Deze site heeft NIETS te maken met PA4DEN en zijn software/eprom Wij beantwoorden GEEN vragen over de PA4DEN software/eprom of over radio's die met deze methode zijn omgebouwd.

Deze pagina bevat informatie over de Condor 3000/4000 mobilofoon. Ik heb deze pagina gemaakt omdat er weinig informatie over deze Condors op het net te vinden was. De informatie komt uit eigen ervaringen en kan derhalve foutieve informatie bevatten.

Bovenin zie je een keuzebalk met plaatjes, dit zijn links met de onderstaande onderwerpen:

Deze pagina
Hoe te openen
Programmeren
5 TVO
Bediening
De modellen
Montage & basestands
Microfoons
Fout zoeken
  Algemene informatie.
Hoe maak je de Condor 3000 open + afregel gegevens in PDF.
Hoe kan je programmeren & IPP550 software & Eprom data.
5TVO & CTCSS en hoe programmeer je dat.
Gebruiksaanwijzing voor de bediening volgens PA3EKI
De verschillende Condors (en wat andere radios).
Een paar Base stands en de aansluitstrip op de Slee.
Peiker microfoons (+schema) aanpassingen, Lohrman bediening.
De Condor Vraag & aanbod pagina.
Foutzoeken, veel voorkomende problemen op een rij !

De programmeer pagina bevat o.a. een bestand om zelf een EPROM (versie 4.02) te maken. En een gedeeltelijk in het nederlands vertaald bestand voor de programmeer software.



LET OP !
De Eprom bevat geen gegevens over frequenties e.d. ! !

De Eprom is alleen een hulpmiddel om de Condor op de juiste manier
met de Ipp-550 software te kunnen programmeren.
Na vervangen van de Eprom moet de condor dus nog geprogrammeerd worden.
Condor 3000 is de PTT productnaam van de mobilofoon uitvoering en de Efcyvox M-3000 is de traxys uitvoering. De fabrieksnaam is SE-550.
De laatste is ook de naam waarmee de set zich meldt nadat deze is aangezet.
De transceiver is veelvuldig gebruikt in traxys netten (440 Mhz).
Deze set is dat ook geschikt om op de 70 cm amateurband te gebruiken.
De frequenties zijn te veranderen door deze in de RAM te wijzigen, iets wat vrij simpel is. Het is mogelijk om allerlei "rariteiten" in deze Condor te programmeren.

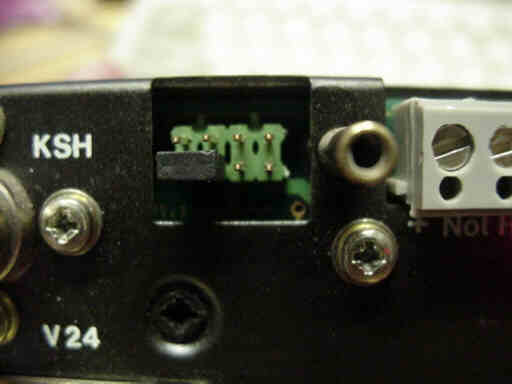

Om te kunnen programmeren is speciale software nodig en moet de transceiver in de "cloning mode" gezet worden. Dit gebeurt door een doorverbinding op de 8 pins connector op de programmeer slede (naast de BNC connector). Tevens is voor de beste amateur uitvoering de Eprom versie 4.02 nodig.

Sommige transceiver hebben een originele subaudio toon print ingebouwd en andere weer niet. De 5 TVO tonen worden in de processor gegenereerd. Voor de subaudiotoon (CTCSS), die sommige amateur relays nodig hebben om open gestuurd te worden, is een aparte opsteek print nodig. De originele printen zijn slecht (of tegen hoge prijs) verkrijgbaar. Controleer of deze print aanwezig is IN de tranceiver. Kijk hier om te zien waar je de originele print kan vinden. Er is een opsteekprint ontworpen door PA0WBS en PE1BCX.

De Condor 3000/SE-550 past zonder aanpassing in de veel gebruikte condor 16/46 slede. Ook de base stand van deze condor serie is, met enige aanpassing, te gebruiken.
