Laatst bijgewerkt op 14 april 2003 (CTCSS modificatie)
In tegenstelling tot wat eerder vermeld werd op deze pagina is de omcirkelde print geen
5TVO print maar een ingebouwd modem. Dit modem werd gebruikt voor mobilofoons die in een traxys
netwerk gebruik werden. Het is niet aan te raden deze print te verwijderen
i.v.m. schade aan de print.
Hier
lopen nl. belangrijke
draden van de processor onder.
De 5TVO tonen, voor het zenden, worden gegenereerd in de processor. Om de 5TVO tonen te detecteren is de aanwezigheid van een FX003 IC nodig. Deze bevindt zich op de andere hoek (uiterst rechts, niet zichbaar op deze foto) van de print die je hier ziet.
Om subaudio te genereren is er een aparte opsteek print nodig.
In sommige uitvoeringen van de Condor 3000 zijn vergulde pennen te vinden op de print.
(zie foto rechts /met dank aan pe1bcx).
Om subaudio in te bouwen is het dus simpeler om een apart printje te bouwen/kopen en deze
dan ergens in de set bij te bouwen.Als de originele subaudio print wordt geplaatst moet de zwaai verder open gedraaid worden. Klik hier voor een foto van de originele subaudio print (Option board A/G).
John - PE1GHG heeft de de printlayout van WBS en BCX verder uitontwikkeld en een nieuwe SMD opsteek print ontworpen.
Hiermee kan m.b.v. de software, voor elk kanaal apart, een CTCSS toon geprogrammeerd en uitgezonden worden.
<< Het nieuwe Printje >>
Download hier de documentatie met printlayout voor de nieuwe opsteekprint.
John kan eventueel een positief of negatief leveren zodat je een print kan maken.
PA0WBS en PE1BCX hebben een opsteek print ontworpen.
Hiermee kan m.b.v. de software, voor elk kanaal apart, een CTCSS toon geprogrammeerd en uitgezonden worden.
Bij de originele IPP550 software dan moet je deze nog aanpassen.
|
<< CTCSS zelfbouw print >> |
|
|
|
|
Van het SMD printje heeft John PE1GHG een aantal printen uit eigen hand gemaakt en ontwikkeld.
John heeft maar 20 stuks FX335 ter beschikking, als amateurs het printje zelf willen maken dan kan er een print geleverd worden.
CTCSS ZWAAI MODIFICATIE
Om de zwaai op correcte wijze aan te passen hier de modificatie voor
de originele PTT print en de zelfbouw print van PA0WBS/PE1BCX.
| PTT print | R10 18k | vervangen door 12k |
| PTT print | R54 2k2 | vervangen door 8k2 |
| wbs/bcx print | R 1 18k | vervangen door 12k |
| wbs/bcx print | R 3 2k2 | vervangen door 8k2 |
Als er op de processorprint, bovenaan de pagina, standaard geen lithium batterij en geen FX003 IC aanwezig is dan is deze gebruikt voor traxis netwerk. Vaak zijn dan ook de pennen voor het opsteekprintje niet aanwezig.
Hier zie je een grove opbouw van de Condor.
Achteraan de rest van de tranceiver.

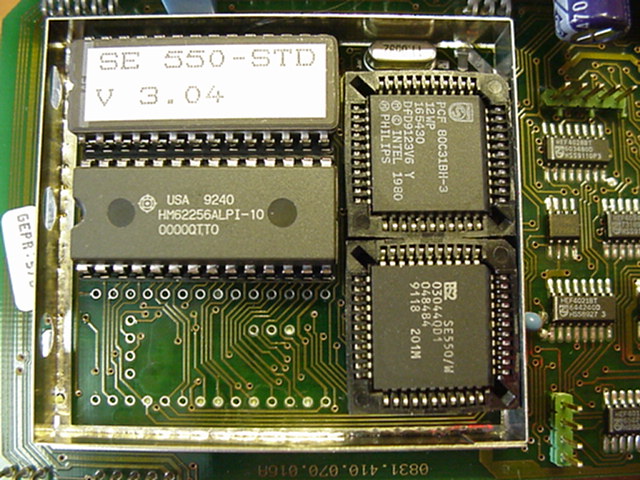

Daarvoor de processsorprint met de Eprom en lithium batterij.
Vooraan het frontpaneel.
Het frontpaneel kun je verwijderen door de inbusbout, achter de data stekker (rechtsboven), los te draaien en het frontpaneel als een deur naar je toe te draaien. Hierachter vind je de plaat met 4 schroeven waarachter het Eprom blik te vinden is.
